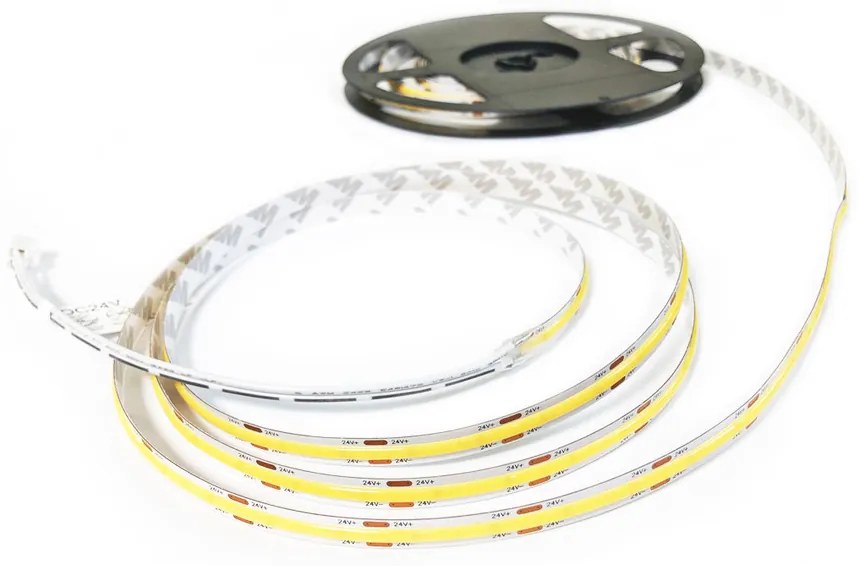

COLORS DRF10-24V-8mm-4000K LED pás, COF, 9,6W/m, 24V, 4000K, 795lm/m, Ra>90, IP00, šírka 8mm, (bal. 10m)

Uvedená cena je platná za 1m pásu. Maximálna dĺžka na jednom kotúči je 10m. Ohybný LED pás s COB F LED. Chladenie ALU profilom !Max. dĺžka samostatne napájaného segmentu je 5m !Dĺžka segmentu na páse ( deliteľnosť ) je 5cm. Parametre: Typ LED diódy: COB F LEDDĺžka segmentu na páse ( deliteľnosť ): 50mm.Rozmery LED pásu: 8x1,6mm(uvedená cena je za dĺžku 1m)Farba svetla: 4000K.Svetelný tok: 795lm/mNapájacie napätie: 24V DC.Výkon: ~9,6W/m.Index farebného podania CRI: >90.Uhol vyžarovania: ~140°.Stupeň krytia: IP20Min.polomer ohybu: 60mmStmievateľné: Áno / PWM (s použitím stmievacích modulov alebo zdrojov)Hrúbka PCB: 2 oz Vlastnosti: Zdroj svetla: Vysoká svetelná účinnosť, osvedčené LED čipy zaliate špeciálnou zmesou pre dosiahnutie súvislého svietiaceho pásu bez tmavších medzier a miest. Certifikácia výrobkov: UL, CE, ROHS. Pracovná teplota Ta: -20~55°C. Skladovacia teplota: 0°C~60°C. Upozornenia: Na napájanie LED pásu použite izolovaný zdroj 24 V DC, pričom zvlnenie konštantného napätia na výstupe zdroja musí byť menšie ako 5%. Nie je povolené používať zdroje s RC redukciou napätia alebo neizolované napájacie zdroje pre Neonflex pásy. V praxi sa odporúča dodržiavať 20% rezervu pri výkonu napájacieho zdroja (používa sa iba 80% energie), aby sa zaručilo, že je k dispozícii dostatočný výkon na prevádzku produktu. Venujte pozornosť bezpečnosti pri zapájaní. Po zapnutí nie je dovolené dotýkať sa zdroja striedavého prúdu, aby nedošlo k úrazu elektrickým prúdom. Počas inštalácie venujte pozornosť kladným a záporným pólom vodičov a tomu, či napájací zdroj vyhovuje požadovanému napätiu, aby sa predišlo poškodeniu. Zabráňte poškriabaniu, zdeformovaniu a nepravidelnému ohnutiu produktu počas inštalácie; v opačnom prípade to môže spôsobiť nenapraviteľné poškodenie produktu. Prosím, neohýbajte pás do oblúka s priemerom menším ako 30 mm, aby ste zaistili životnosť a spoľahlivosť, príliš malý priemer ohybu poškodí samotný produkt. Ak skutočná dĺžka aplikácie presiahne špecifikovanú (max.) dĺžku použitia, povedie to k prehriatiu a nerovnomernému jasu, prípadne až k poškodeniu LED pásu. Aby ste predišli poškodeniu očí, vyhnite sa dlhému pozeraniu priamo na žiariacu stranu LED pásika. Inštalovanie, demontáž a opravy výrobku je zakázané osobám, ktoré nie sú na tento účel poverené a odborne zaškolené. Na fixáciu výrobkov nepoužívajte žiadne kyslé alebo zásadité lepidlá. Výrobok nie je vhodný na použitie v exteriéri a zvlášť agresívnych a vlhkých prostrediachAko zapojiť LED pásik? I. LED pás rozstrihnite iba v mieste na tom určenom. Väčšina pásov má toto miesto označené prerušovanou alebo plnou čiarou medzi dvoma segmentami (medzi dvoma napájacími +/- pólmi): II. Ak LED pás nemá pocínované plôšky, vopred si spájkovačkou plôšky pocínujte a rovnako aj odizolované konce napájacích vodičov. Následne vodiče priložte na plôšky a prispájkujte: III. Odstráňte ochrannú fóliu z lepiacej pásky a pripevnite svetelný pás k požadovanému povrchu. Pri pásoch nad 5W na 1m je dôležité, aby boli nalepené na teplovodivom podklade pre zabezpečenie stanovenej životnosti LED pásu. Ideálne použiť hliníkové profily na to určené, pri ktorých je možné LED pás prekryť aj difúzorom pre lepšie otpické vlastnosti a aj ako ochranu pred poškodením: Spôsoby pripojenia LED pásov: I. Svetelný pásik sa zapína / vypína pomocou nástenného spínača II. Svetelný pásik je ovládaný LED stmievačom Možnosti rozloženia LED pásov: I. Svetelné pásy sú napájané z jedného bodu jeden za druhým. Miesto najvzdialenejšie od zdroja napájania, pravdepodobne bude vykazovať pokles napätia. Toto nie je odporúčané zapojenie! Vždy závisí od výkonu a dlĺžky LED pásu, samotného prierezu medených vodičov LED pásu, dĺžky a prierezu napájacích a prepojovacích vodičov: II. Svetelné pásy rozdelené na segmenty a napájané z jedného centrálneho bodu. Tento typ rozloženia má tendenciu vytvárať konzistentnejší jas a farbu medzi pásikmi. Pokles napätia na vzdialenejších koncoch LED pásov je menší ako v predchádzajúcom prípade: III. Svetelné pásy sú napájané z jednoduchého slučkového Loopback pripojenia, ktoré tiež prináša konzistentnejšie výsledky. Často sa používa pre obvod miestnosti a podhľady. Svetelné pásy rozdelené na segmenty a napájané z jedného centrálneho bodu a navyše sú prepojené aj na koncoch. V podstate je rovnaký ako predchádzajúci prípad. Vhodné je použiť takéto zapojenie ak sú napríklad rôzne dĺžky pásov a vzdialenejšie konce sú vedľa seba. Vtedy by mohol byť vidieť rozdiel jasu medzi oboma koncami. Po prepojení vodičom sa rozdiel stratí. Ideálne pre obvodové zapojenia LED pásov napríklad v podhľadoch: IV. V tejto variante sú jednotlivé vetvy LED pásov napájané samostatne z viacerých svorkovníc napájacieho zdroja. Treba dbať hlavne na celkový príkon LED pásov, aby ste nepresiahli max. povolenú hodnotu napájacieho zdroja: Pozor, tieto schémy sú iba orientačné a veľmi závisí od dĺžok a výkonu jednotlivých pásov. Pred inštaláciou sa s nami poradte o presnom zapojení, aby ste predišli problémom s poškodením LED pásov, nesprávnou funkčnosťou, či nebodaj požiaru! Upozornenia a použitie Z hľadiska zložitého výrobného procesu polovodičových LED diód sú uvedené hodnoty technických parametrov LED iba štatistické a nemusia dokonale zodpovedať skutočným technickým parametrom jednotlivých produktov; jednotlivé výrobky sa môžu líšiť od týchto typických hodnôt. Všetky pásky LED majú samolepiacu pásku na zadnej strane. LED pásky sa môžu pripevniť na vhodné materiály, napr. hliníkové profily. Povrch materiálu musí byť zbavený mastnoty, oleja, silikónu a nečistôt. Lepiacu pásku je možné použiť iba raz! Ak sa LED pásik odstráni z montážnej plochy, mohlo by dôjsť k poškodeniu LED pásov a znehodnoteniu adhezívneho materiálu. Povrchová teplota montážneho materiálu by mala byť v rozsahu teplôt 18°C až 35°C. Úplná priľnavosť trvá až 72 hodín. Podľa IPC 6013C - LED pásy sú navrhnuté pre statickú inštaláciu. Vibrácie, krútenie, naťahovanie či stláčanie si treba zvážiť a poradiť sa s dodávateľom, aby sa vyhlo poškodeniu produktu. Pri montáži v širokom rozsahu teplôt (napr. inštalácia vonku) treba zvážiť tepelnú rozťažnosť a priľnavosť materiálu najmä pri dĺžkach pásov viac ako 2m. V takomto prípade je vhodné použiť LED pásy s hrubšou nosnou lepiacou páskou, ktorá z časti vykompenzuje tepelnú rozťažnosť nosného materiálu a vyhnete sa tak poškodeniu spojov na LED páse. Záruka sa nevztahuje na poškodenie povrhcu chemickou koróziou! Vynúť sa korózii môžete použitím vhodného ochranného prostriedku (spreju) voči vzdušnej vlhkosti. Prípadne musíte zabezpečiť dostatočné prúdenie vzduchu aby nevznikala na páse a v jeho okolí kondenzácia. Sirovodík (H2S) spôsobí zrýchlenú koróziu, ktorá vedie ku skráteniu živnotnosti alebo predčasnému poškodeniu. LED pásiky IP00 nemajú povrchovú úpravu a teda nemajú žiadnu ochranu proti kontaktu/elektrostatickému výboju a korózii. Musí sa zabezpečiť galvanická izolácia medzi LED pásom a montážnym povrchom. Táto izolácia je potrebná najmä v oblastispojov alebo odrezaných koncov. Pri inštalácii pásov LED sa musí brať do úvahy bezpečnosť ESD (antistatika). Počas inštalácie a prevádzky je nutné dodržiavať primerané bezpečnostné opatrenia. LED pásik môže riadiť iba ovládač SELV vhodný pre LED pásy s konštantným napájacím napätím vhodným pre daný pás. Bezpečná prevádzka LED pásov vyžaduje ovládač SELV LED s elektronicky stabilizovaným napájaním, ochranou proti skratom, preťaženiu a prehriatiu. Aby sa predišlo poškodeniu LED pásu, nepoužitý zostatok LED pásu by sa mal skladovať iba v origniálnom antistatickom balení a navinutý na ochrannom koliesku. Typy LED pásov LC-R-3528SMD-60-00-WW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 4.8 W/m 3000 K 380 lm/m 12 V DC 60 x 3528 > 90 < 3 1 + 1 oz > 70 000 h 3M 9448A 4.8 W/m 4000 K 480 lm/m 12 V DC 60 x 3528 > 90 < 3 1 + 1 oz > 70 000 h 3M 9448A 4.8 W/m 5700 K 500 lm/m 12 V DC 60 x 3528 > 90 < 3 1 + 1 oz > 70 000 h 3M 9448A LC-R-2835SMD-60-00-5W-WW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 5 W/m 3000 K 500 lm/m 24 V DC 60 x 2835 > 90 < 3 1 + 1 oz > 60 000 h 3M 9448A 5 W/m 4000 K 550 lm/m 24 V DC 60 x 2835 > 90 < 3 1 + 1 oz > 60 000 h 3M 9448A 5 W/m 5700 K 550 lm/m 24 V DC 60 x 2835 > 90 < 3 1 + 1 oz > 60 000 h 3M 9448A LC-R-2835SMD-120-00-10W-WW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 10 W/m 3000 K 1050 lm/m 24 V DC 120 x 2835 > 90 < 3 1 + 1 oz > 60 000 h 3M 9448A 10 W/m 4000 K 1050 lm/m 24 V DC 120 x 2835 > 90 < 3 1 + 1 oz > 60 000 h 3M 9448A 10 W/m 5700 K 1050 lm/m 24 V DC 120 x 2835 > 90 < 3 1 + 1 oz > 60 000 h 3M 9448A LC-R-2835SMD-120-67-10W-WW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 10 W/m 3000 K 1000 lm/m 24 V DC 120 x 2835 > 90 < 3 1 + 1 oz > 60 000 h 3M 200MP 10 W/m 4000 K 1050 lm/m 24 V DC 120 x 2835 > 90 < 3 1 + 1 oz > 60 000 h 3M 200MP LC-R-2216SMD-140-00-10W-WW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 10 W/m 3000 K 900 lm/m 24 V DC 140 x 2216 > 90 < 3 1 + 2 oz > 54 000 h YT-101 10 W/m 4000 K 1050 lm/m 24 V DC 140 x 2216 > 90 < 3 1 + 2 oz > 54 000 h YT-101 10 W/m 5700 K 1100 lm/m 24 V DC 140 x 2216 > 90 < 3 1 + 2 oz > 54 000 h YT-101 LC-C-COF-DF10-00-10W-WW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 10 W/m 3000 K 900 lm/m 24 V DC COB F > 90 < 3 2 oz > 50 000 h 3M 200MP 10 W/m 4000 K 980 lm/m 24 V DC COB F > 90 < 5 2 oz > 50 000 h 3M 200MP LC-R-2835SMD-140-00-15W-WW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 15 W/m 3000 K 1800 lm/m 24 V DC 140 x 2835 > 90 < 3 1 + 2 oz > 60 000 h thermal YT-101 15 W/m 4000 K 1950 lm/m 24 V DC 140 x 2835 > 90 < 3 1 + 2 oz > 60 000 h thermal YT-101 15 W/m 5700 K 1950 lm/m 24 V DC 140 x 2835 > 90 < 3 1 + 2 oz > 60 000 h thermal YT-101 LC-R-2835SMD-140-00-20W-WW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 20 W/m 3000 K 2100 lm/m 24 V DC 140 x 2835 > 90 < 3 1 + 2 oz > 60 000 h teplovodivá YT-101 20 W/m 4000 K 2400 lm/m 24 V DC 140 x 2835 > 90 < 3 1 + 2 oz > 60 000 h teplovodivá YT-101 20 W/m 5700 K 2400 lm/m 24 V DC 140 x 2835 > 90 < 3 1 + 2 oz > 60 000 h teplovodivá YT-101 LC-DS8256-24V-12mm Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 34 W/m 3000 K 4610 lm/m 24 V DC 256 x 2835 > 80 < 3 3 oz > 50 000 h 3M LC-D8140SWW-24V-10mm Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 17.1 W/m 2700 - 6000 K 1700 lm/m 24 V DC 140 x 2835 > 90 < 3 3 oz > 40 000 h 3M LC-R-5050SMD-30-00-RGB Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 7.2 W/m R: 620 nmG: 520 nmB: 460 nm 210 lm/m 24 V DC 30 x 5050 > 90 < 3 1 + 1 oz > 50 000 h 3M 9448A LC-DA120-24V-5mm Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 7.5 W/m R: 625 nmG: 525 nmB: 470 nm 293 lm/m 24 V DC 120 x 3838 - - 2 oz > 50 000 h 3M LC-R-5050SMD-30-00-RGBWW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 10 W/m RGB + 3000K 400 lm/m 24 V DC 30 x 5050 - - 1 + 1 oz > 50 000 h 3M 200MP 10 W/m RGB + 4000K 800 lm/m 24 V DC 30 x 5050 - - 1 + 1 oz > 50 000 h 3M 200MP LC-R-5050SMD-60-00-RGB Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 14.4 W/m R: 620 nmG: 520 nmB: 460 nm 505 lm/m 24 V DC 30 x 5050 - - 1 + 1 oz > 50 000 h 3M 9448A LC-R-5050SMD-60-00-RGBWW Výkon Farba sv. Svet. tok Napájanie Počet LED CRI MacAdam Hrúbka PCB Životnosť L70 Páska 20 W/m RGB + 3000K 800 lm/m 24 V DC 60 x 5050 - - 1 + 1 oz > 50 000 h 3M 200MP 20 W/m RGB + 4000K 900 lm/m 24 V DC 60 x 5050 - - 1 + 1 oz > 50 000 h 3M 200MP Techniský list EN (PDF)
